기하공차의 형상별 치수별 공차값 선택 기입 방법

제도도면에 투상된 형상에 맞추어 치수를 기입하고 기하공차를 선택하여 기입할 때, 치수에 맞추어 공차역(공차값)을 선정하는 방법에 대하여 실무에 쉽게 활용할 수 있게 내용을 정리해 보았습니다.



목차 ( 아래 제목 클릭 시 글 위치로 이동 )

• IT 기본공차표
• 주요 기하공차의 형상별 공차표





일반적으로 기하공차의 공차값을 선정하는 방법은 IT(International Tolerance) 기본공차표를 활용하여 그 기준을 간략하게 정의할 수 있으며, 가공 방법에 따라 설계 기기의 목적에 따라 등급을 선정하고 공차값을 결정할 수 있습니다.



치수를 구분하여 공차를 적용하는 것으로 각 구분에 대한 공차의 무리를 공차 계열이라고 함.

- 기본공차란? -





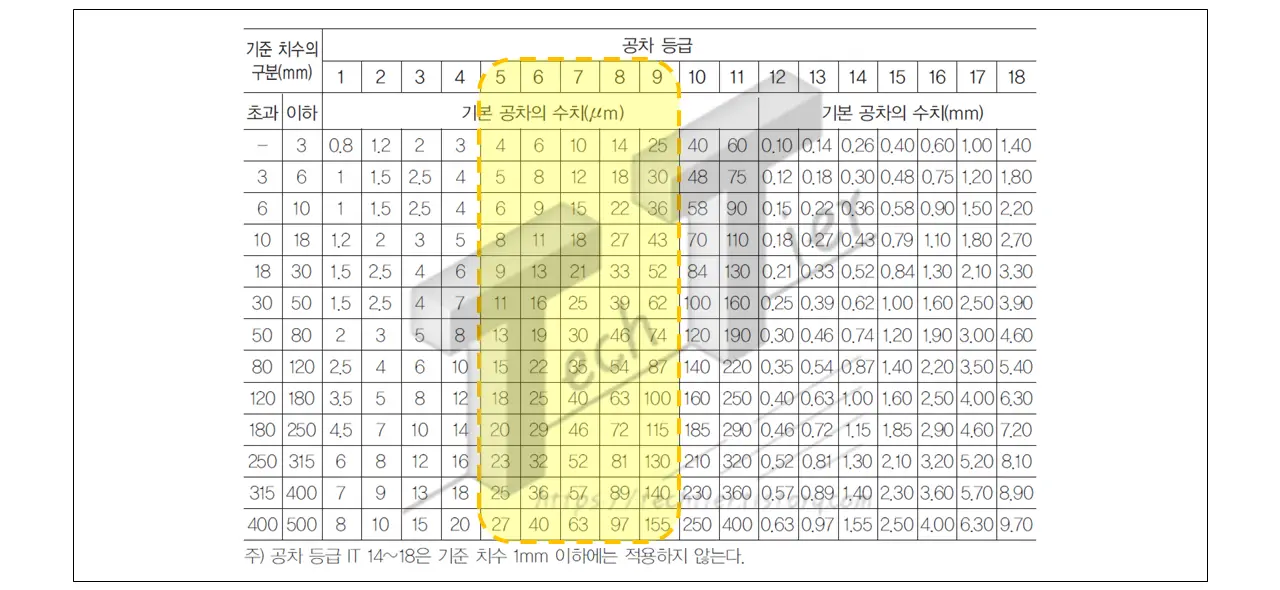

IT 기본공차표

IT 기본공차는 치수공차와 끼워맞춤에 있어서 규정된 모든 치수공차를 의미하는 것으로 국제표준화기구(ISO) 규정집의 방식에 따라 분류합니다. 공차 등급을 IT 1부터 IT 18까지 총 20등급으로 정밀도에 따라 나눌 수 있으며 치수 크기에 따라서도 공차값을 세분화하여 나누어져 있습니다.



일반적으로 기하공차에 사용되는 공차 등급은 IT 5부터 IT 9까지로 설계의 목적과 가공 방법에 따라 IT 7등급을 기준으로 정밀급 또는 중간급으로 나누어 공차값을 선택할 수 있습니다.



IT 1 ~ 4 : 정밀 게이지나 측정기기 (정밀 가공)
IT 6 ~ 9 : 자동차의 엔진이나 로봇 구동부 (절삭 가공)
IT 10 ~ 18 : 구동에 영향을 주지 않는 일반 고정부 (절삭 및 절곡 가공)

-  "목차로 되돌아가기"  -





주요 기하공차의 형상별 공차표

기하공차의 기입은 설계자의 생각으로 임의의 값을 기입하는 것이 아닌 설계 편람 기준에 맞추어 형상별, 치수별로 공차역대를 선택하여 기입할 수 있습니다. 하기 링크를 통해 기하공차를 기입하기 위한 형상에 맞는 기호를 선정하고 치수에 맞는 공차값을 결정할 수 있는 자세한 설명을 참고하시기 바랍니다.



형상별 공차값 선택 기준 자세히 알아보기
“클릭하여 보기”



-  "목차로 되돌아가기"  -







글을 마치며,

여기까지 본 포스팅을 읽어 주셔서 감사드립니다.
